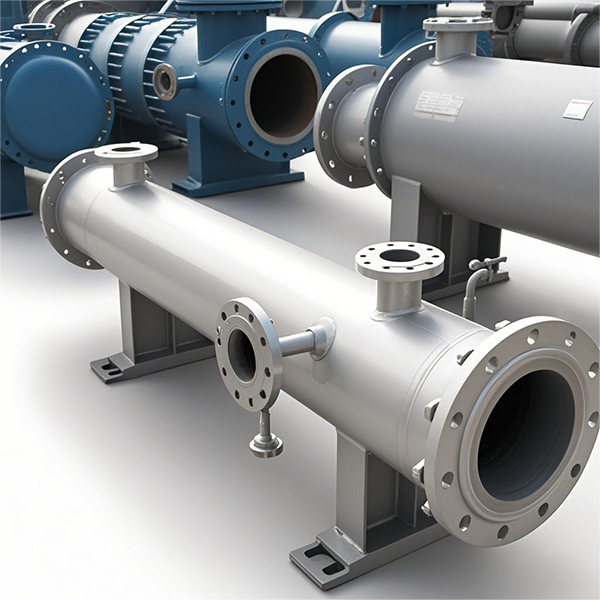

Трубчатый теплообменник
Структура фиксированного трубчатого пластинчатого теплообменника относительно проста, компактна, дешева, но трубка не может быть механически очищена.
Описание
маркер
Структура фиксированного трубчатого пластинчатого теплообменника относительно проста, компактна, дешева, но трубка не может быть механически очищена. В этом теплообменнике пучок трубок соединен с трубной пластиной, трубная пластина приварена к оболочке с обоих концов, и в ее соединении с верхней крышкой, верхняя крышка и оболочка оснащены приемником для импорта и экспорта жидкости. Обычно в трубке снаружи устройства имеется ряд перпендикулярных трубному пучку перегородок.
В то же время трубка и пластина трубки и оболочка соединения жесткие, и трубка внутри трубки снаружи две разные температуры Mo жидкости. Поэтому, когда трубка будет иметь большую разницу температур с оболочкой, из-за теплового расширения двух различных, в результате чего большой разницы температур напряжение, так что трубка перегиба или сделать трубки от пластины трубки свободной, или даже разрушить теплообменник. Для того, чтобы преодолеть напряжение разницы температур должны иметь устройство компенсации температуры, как правило, в стенке трубы и стенки оболочки разница температур более чем на 50 ℃, по соображениям безопасности, теплообменник должен иметь устройство компенсации температуры. Но компенсатор (компенсаторы) может быть использован только в стенке оболочки и стенки трубки разница температур менее 60 ~ 70 ℃ и оболочки технологического давления жидкости не является высоким. Общее давление в оболочке более 0,6 МПа, когда компенсационная ловушка слишком толстая, она трудно расширяется и сжимается, теряя роль температурной компенсации, мы должны рассмотреть другие структуры.
Теплообменник с плавающей головкой: теплообменник из трубчатой пластины с фланцем, соединенной с оболочкой, другая трубчатая пластина не соединена с оболочкой, так что трубка может свободно расширяться и сжиматься при нагревании или охлаждении, но в этой трубчатой пластине, соединенной с верхней крышкой, называемой «плавающей головкой», поэтому этот теплообменник называется теплообменником с плавающей головкой типа. Преимущество заключается в том, что трубный пучок может быть вытащен для очистки; расширение трубного пучка не изменяет ограничения оболочки, поэтому, когда разница температур между двумя теплообменниками велика, не будет из-за теплового расширения трубного пучка и оболочки разного количества разницы температур между полученным напряжением.
Теплообменник типа сальниковой коробки: структурные особенности аналогичны типу плавающей головки, но в плавающей головке и оболочке скользящей контактной поверхности уплотнительной структуры сальниковой коробки, так что трубный пучок в свободном расширении и сжатии, не будет производить стенку оболочки и стенку трубки тепловой деформации, вызванной разницей в тепловом напряжении. Его структура проста, проста в производстве, низкая стоимость, трубный пучок может быть извлечен из оболочки, легко чистить, техническое обслуживание.
U-трубчатый теплообменник: U-трубчатый теплообменник, каждая трубка согнута в U-образную форму, концы закреплены в одной трубной пластине, каждая трубка может свободно расширяться и сжиматься, чтобы решить проблему тепловой компенсации. Диапазон трубок составляет не менее двух диапазонов, пучок трубок может быть извлечен и очищен, трубки могут быть свободно расширены. Простая структура, легкий вес, подходит для условий высокой температуры и высокого давления.

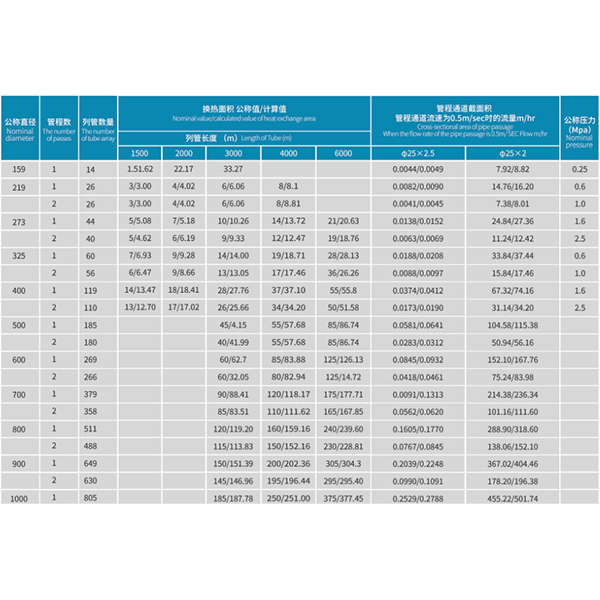

Трубчатый теплообменник производства Кэмэн имеет надежное качество и превосходные эксплуатационные характеристики, и продается в отечественные и зарубежные страны круглый год. Обычно производимые теплообменники делятся на три вида по материалу: трубчатый конденсатор из углеродистой стали, трубчатый конденсатор из нержавеющей стали и смешанный трубчатый конденсатор из углеродистой стали и нержавеющей стали, по форме фиксированной трубки и пластины, плавающей головки, U-образного теплообменника, а также по структуре однотрубного, двухтрубного и многотрубного процесса. Площадь теплообмена 0,5-500 м2. может быть настроена в соответствии с потребностями пользователя, пожалуйста, смотрите правую страницу спецификации для конкретных параметров.
